钢筋混凝土雷达（产地：日本）近年来对于混凝土建筑物进行品质检验的呼声越来越高,同时,在修缮改建、维修工程当中，钢筋、电气管线、煤气管线、上下水管线被切断的事故时有发生。 为了进行相关的检验和防止上述事故的发生，我们开发了「HandySearch」，以此对混凝土建筑物内部进行无损检测。利用电磁波雷达法的特点，捕捉混凝土建筑物内部探测对象发出的反射波，把位置、深度用断面图的形式显示出来。

NJJ-105钢筋混凝土雷达（产地：日本）的详细介绍

近年来对于混凝土建筑物进行品质检验的呼声越来越高,同时,在修缮改建、维修工程当中，钢筋、电气管线、煤气管线、上下水管线被切断的事故时有发生。

为了进行相关的检验和防止上述事故的发生，我们开发了「HandySearch」，以此对混凝土建筑物内部进行无损检测。利用电磁波雷达法的特点，捕捉混凝土建筑物内部探测对象发出的反射波，把位置、深度用断面图的形式显示出来。

主要特点：

·小巧・轻便

主机与天线一体化，更小巧，约1.1kg重，可单手进行操作。

·从金属到非金属皆可探测

利用雷达方式，不仅可以探测到钢筋等金属，也可探测到PVC管，空洞等非金属。(对于非金属探测图象的分析需要熟练掌握)

·数据的保存・回放

1次探测可以保存相当于15m探测距离的数据并可回放。

·可以进行无线打印

利用ＩｒＤＡ，无须连线，使用专用黑白打印机（须另购）可以进行简单的直接打印操作。

·实时表面波处理

可以实时进行除去表面波的操作，提高了探测速度。加上固定表面波，可以根据探测中的数据对表面波进行设定，因此具备操作简单和探测精确的特点。

·可读取和记录用于分析数据的坐标的位置

探测后，根据XY坐标，读取和记录钢筋的位置、深度(多达42个位置)

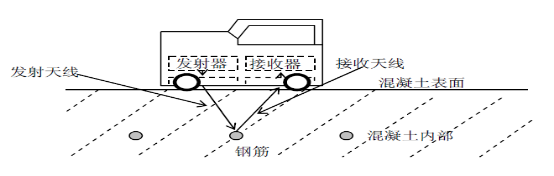

HandySearch的原理： （如图）

从混凝土的表面向内部发射电磁波，捕捉从探测物发出的反射信号，通过画面显示和记录

探测物的位置和深度。

使用用途：

·混凝土建筑锁定加固

·钻孔取芯

·空调设备安装

·电气设备安装

·混凝土建筑物的改建维修

·混凝土建筑物的检测

·煤气管道施工

·自来水管道施工

·混凝土桥梁完工后的检测

探测数据实例：                                                                    使用3DLight软件

新旧软件对比
