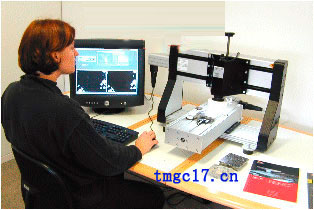

硬化混凝土气孔结构分析仪是一种图象分析系统，专门用于自动分析硬化混凝土中的空气含量，使用ASTM C 457标准中的直线横贯方法：“立体显微镜决定硬化混凝土中孔隙参数的标准方法”。 测得参数包括：空气总含量，间距及孔隙表面。

硬化混凝土气孔结构分析仪原则：

取芯，片状，抛光后放置试验室中，测试表面应为平滑表面并带有明显孔隙边缘，放置在立体显微镜下观察。试块表面涂上黑墨后加热至55℃，使用橡胶抹刀在表面涂上氧化锌厚漆，厚漆在表面融化后流入孔隙中。

冷却至室内温度，使用刮片刀刮去试块表面厚漆后放在立体显微镜下观察。孔隙内应该完全填充氧化锌厚漆，表面不能留有该厚漆。后将试块放在立体显微镜下，使用黑色标记器深入骨料和明显裂缝处的孔隙或孔洞处并涂上黑色颜料。

试块的准备工作所需时间约为30分钟。测试过程所需时间不超过17分钟并且自动完成，而同样过程人工使用显微镜进行光线对比则需要4至6个小时。

丹麦GERMANN RapidAir-3000硬化混凝土气孔结构分析仪精度和偏离：

根据报告： Pade, C., Jakobsen, U.H. and Elsen, J.: "一种新型自动分析系统，用于分析硬化混凝土中的空气含量", 国际水泥显微镜方法协会, San Diego, 美国, 2002年4月，经欧洲13家试验室证明，使用RapidAir 混凝土含气量测试仪基本符合ASTM C 457标准：

使用RapidAir 含气量测试仪标准偏离如下

 含气量差异：0.37%

 特定表面预估差异：1.57/mm

 间距因素：0.011 mm
